Les détails techniques : Système

Pourquoi Celebor?

On vous propose de repenser l’infrastructure électrique des bâtiments à la racine.

La technologie repose sur un réseau basse tension en courant continu (48V DC). Votre ordinateur, votre téléphone, les LED, les capteurs, le contrôle de sécurité, les caméras, le lot VDI, etc, fonctionnent nativement en DC. Une question simple serait, qu’est ce qui ne fonctionne pas en DC à votre bureau ?

Un câblage unifié, simple et structuré, remplace ainsi la complexité des réseaux traditionnels, en fournissant à chaque point juste ce dont il a besoin en DC — ni plus, ni moins.

---

Économie d’énergie : – 20 %

Le réseau national fonctionne en AC. Mais, comme nous l’avons constaté, les équipements fonctionnent en DC.

Quelles pertes sont provoquées par cette différence AC/DC ?

1. La conversion AC/DC elle-même : ~20 % de pertes

Par exemple, sur le chargeur de votre ordinateur, vous avez l’alimentation, ce bloc qui chauffe pendant la recharge, son rôle est justement de convertir l’AC en DC. Et cette conversion AC/DC provoque 20 % de pertes.

Ce modèle de convertisseur se généralise à tous les équipements : on parle de “redresseurs embarqués”.

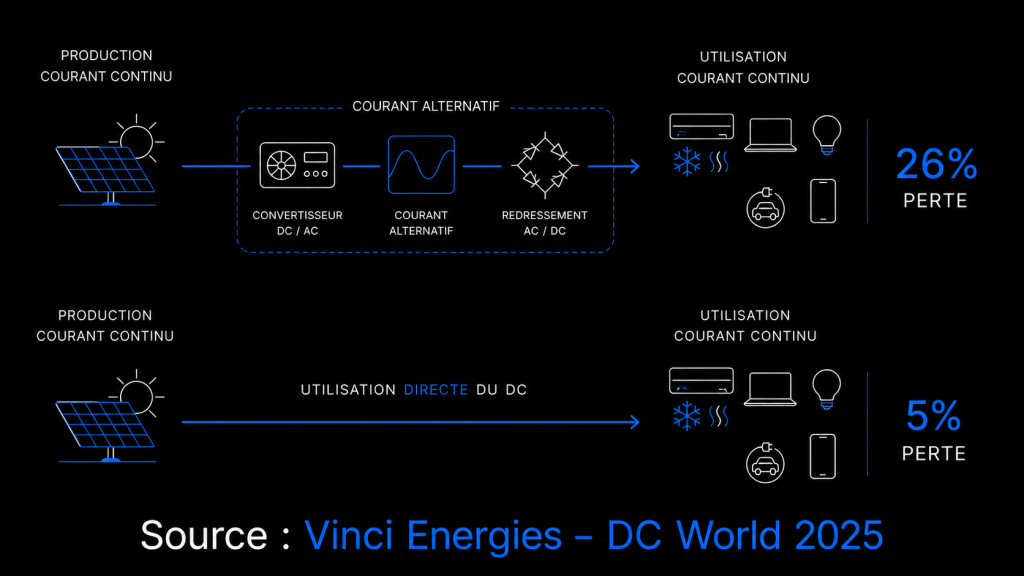

Dans le cas de présence d’onduleurs pour les panneaux solaires on grimpe à 26% d’après Vinci Energies

2. Les pertes de veille

Même lorsque vous n’utilisez pas un appareil, cela ne signifie pas qu’il ne consomme plus d’énergie. Vous éteignez peut-être votre poste de travail en quittant le bureau, mais le redresseur AC/DC intégré reste connecté au réseau et continue de consommer de l’électricité 24 h/24.

Prenons un exemple. Supposons un coût de l’électricité de 0,20 €/kWh. Un écran de poste de travail nécessite environ 30 W lorsqu’il est utilisé. Pour 2 000 heures de fonctionnement par an, la consommation est de 60 kWh, soit un coût annuel de 12 €. Le reste du temps, soit 6 760 heures par an, le redresseur reste alimenté et consomme environ 1 W en veille. Cela représente 6,76 kWh par an, soit un coût supplémentaire de 1,35 €. Au total, l’écran coûte donc environ 13,35 € d’électricité par an, et consomme 66,76 kWh dont plus de 10 % proviennent uniquement de la consommation en veille du redresseur.

Donc pourquoi 20% et pas plus ?

On convertit entre l’arrivée électrique ENEDIS (en AC) et notre tableau (en DC) avec un rendement minimum de 94%. On va avoir tout de même 6% de pertes globales !

---

Temps d’installation : ÷ 2

Une infrastructure tertiaire classique exige le déploiement de deux colonnes vertébrales distinctes : le réseau fort (230V AC) pour la puissance et le réseau faible (VDI/RJ45) pour les bus de communication et la data. Notre solution s’appuie sur la technologie Power over Ethernet (PoE) pour fusionner l’alimentation et la transmission de données (protocoles IP/MQTT) sur un unique support physique en câble informatique de catégorie 5 ou 6. Supprimer un réseau entier permet ainsi de diviser par deux le temps de tirage de câbles, de pose de goulottes et de raccordement d’équipements.

“Je mets environ 2 minutes par Driver LED, pour dénuder les fils et les raccorder. Avec des fils RJ45 déjà noyautés ça prendrait 20 s” – ouvrier sur le chantier de NGE

---

Maintenance réduite

En éliminant les drivers intermédiaires et les ballasts intégrés aux luminaires ou capteurs, nous supprimons les points de rupture thermiques et matériels. Les interventions se résument donc à un remplacement de carte standardisé au tableau, sans toucher aux terminaux. Une maintenance donc réduite et plus sécurisée.

“8 fois sur 10 la maintenance corrective concerne l’éclairage. Pourtant ce n’est pas la LED elle même qui tombe en panne, c’est les composants du réseau électrique” – électricien de l’École polytechnique.

---

Sécurité

Pourquoi reste-t-on accroché à un câble électrique ?
Ce n’est pas le câble qui vous retient, c’est le courant alternatif. En changeant de sens 50 fois par seconde, il ordonne à vos muscles de se contracter encore et encore. Votre cerveau dit « lâche ! », mais votre main reste fermée. Plus le contact dure, plus le cœur risque de se dérégler jusqu’à la fibrillation.
À 48 V DC, le courant est constant. Il circule toujours dans le même sens, ne “secoue” pas les muscles en permanence et vous permet de retirer votre main. C’est pourquoi le 48 V DC est classé en Très Basse Tension (TBT) et reconnu pour son haut niveau de sécurité.

La distribution de la puissance s’effectue en Très Basse Tension de Sécurité (TBTS) sous une tension nominale de 48V DC. À ce niveau de tension, il n’y a pas de risque d’électrocution pour le corps humain. Lors de la maintenance, le danger classique lié au sectionnement d’un circuit 230V et à la manipulation de conducteurs dénudés est totalement éliminé : les liaisons s’effectuent via des prises RJ45 femelles noyautées et des cordons mâles moulés en usine. Le remplacement d’un appareil s’opère en “Hot-Swap” (à chaud), de manière plug-and-play.

En cas de défaut ou de court-circuit, la sécurité est gérée directement par le système, avec une réaction en millisecondes.
Le courant étant très basse tension, il ne présente aucun risque pour les occupants, et reste conforme à la réglementation en vigueur (norme CE et respect de la NFC 15-100).

---

RSE Scope 2 et 3

Sur le Scope 2 (émissions indirectes liées aux consommations d’énergie), notre infrastructure réduit directement l’empreinte carbone opérationnelle du bâtiment via une suppression des pertes énergétiques. Sur le Scope 3 (émissions indirectes liées à la chaîne de valeur), le gain sur l’Analyse de Cycle de Vie (ACV) du bâtiment est massif : l’unification des réseaux permet d’économiser des tonnes de cuivre, de gaines en PVC et de composants électroniques complexes (les redresseurs), réduisant l’empreinte carbone liée à l’extraction, la fabrication et la fin de vie des matériaux.

Notre solution est naturellement compatible avec les sources d’énergie renouvelables :

• les panneaux solaires alimentent directement le réseau en DC, pas d’onduleur à installer.
• une batterie peut être intégrée,
• et si besoin, le réseau AC classique peut prendre le relais.

---
